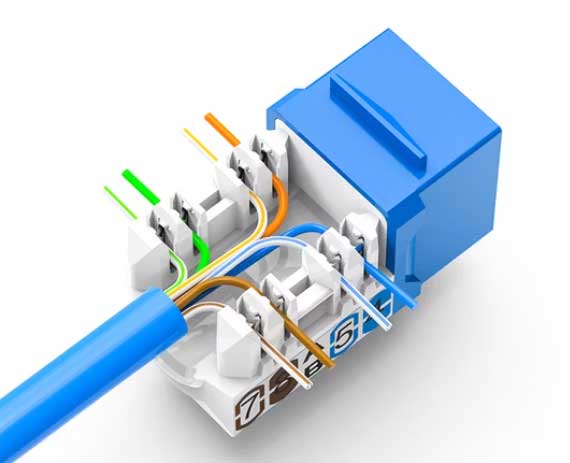

Keystone Jack Nedir?
Keystone Jack, veri, ses ve video sinyallerinin iletimini sağlayan modüler bir bağlantı cihazıdır. Genellikle patch paneller, duvar prizleri ve ağ bağlantı noktaları gibi yerlerde kullanılır. Keystone Jack’ler, kompakt ve standartlaştırılmış tasarımları sayesinde farklı ağ çözümleri için uyarlanabilir bir yapı sunar.
Bu cihazlar, Ethernet bağlantıları için RJ45 portlarıyla en yaygın kullanıma sahiptir. Ancak, HDMI, USB ve koaksiyel bağlantılar için de keystone jack modelleri bulunmaktadır. Tasarımı sayesinde, kolayca takılıp çıkarılabilir ve hızlı bir şekilde değiştirilerek ağ yapısında esneklik sağlar.
Keystone Jack Çeşitleri
UTP Keystone Jack
UTP (Unshielded Twisted Pair), ekranlama olmayan bir kablo türü için tasarlanmıştır. Bu keystone jack’ler, giriş seviyesi ağ uygulamalarında kullanılır ve maliyet açısından avantajlıdır. Ancak, elektromanyetik girişime karşı hassastır.
STP Keystone Jack
STP (Shielded Twisted Pair) keystone jack’ler, korumalı kablo bağlantıları için idealdir. Elektromanyetik girişime karşı daha dayanıklıdır ve yüksek performans gerektiren uygulamalarda tercih edilir.
Bkz: Ekranlı ve ekransız kablo nedir?
Keystone Jack Kullanım Alanları
Ev Ağı Kurulumları
Evlerde internet ve medya sistemlerini birleştirmek için kullanılır. Duvar prizlerine entegre edilerek estetik bir görünüm sağlar.
Ofis ve Ticari Ağlar
Keystone Jack’ler, ofislerde veri aktarım hızını ve güvenilirliği artırmak için tercih edilir. Yüksek bant genişliği gerektiren iş yerlerinde performansı optimize eder.
Keystone Jack Nasıl Çalışır?
Keystone Jack, kablo uçlarını belirli bir pin düzenine bağlar ve gelen sinyalleri port üzerinden iletir. Renk kodlaması sayesinde doğru bağlantılar kolayca yapılabilir. Bu, veri iletiminde hataların önlenmesine yardımcı olur.
Keystone Jack Bağlantısı Nasıl Yapılır?
Keystone Jack bağlantısı yapmak için şu adımları izleyebilirsiniz:
- Kabloyu Hazırlayın: Kablonun dış kılıfını çıkararak uçlarını ortaya çıkarın.
- Renk Kodlamasına Göre Yerleştirin: Keystone Jack üzerinde bulunan renk kodlarını takip ederek kablo tellerini doğru yerlere yerleştirin. Bkz: Ethernet kablosu renk kodları
- Punch Down Aleti Kullanın: Telleri yerine sabitlemek için bir punch down aracı kullanın.
- Test Edin: Bağlantıyı bir ağ test cihazı ile kontrol edin.
Keystone Jack Seçerken Dikkat Edilmesi Gerekenler
Kablo Tipi ve Kategorisi
Bağlantı için kullanılacak kablonun türüne (CAT5e, CAT6, CAT6a vb.) uygun keystone jack seçmek önemlidir. Yüksek kategori, daha hızlı ve güvenilir veri iletimi sağlar.
Koruma ve Performans Özellikleri
STP kablo kullanıyorsanız, korumalı bir keystone jack tercih etmelisiniz. Ayrıca, frekans kapasitesi gibi performans detaylarına dikkat etmek, uzun vadede fayda sağlar.
Keystone Jack ve Patch Panel İlişkisi
Keystone Jack’ler, patch panellerin içine monte edilerek ağ cihazları arasında düzenli ve erişilebilir bir bağlantı sağlar. Patch panellerle uyumluluğu, profesyonel ağ kurulumlarında önemli bir faktördür.
Bkz: Patch panel nedir? Ne işe yarar?
Keystone Jack’in Avantajları
Esneklik ve Uyumluluk
Modüler yapısı sayesinde farklı bağlantı türleri için kullanılabilir. Ayrıca, kolay montaj ve değişim imkanı sunar.
Yüksek Performans
Keystone Jack’ler, yüksek hızlarda veri iletimini destekler. Bu da modern ağ gereksinimlerine uygun bir çözüm sunar.
Keystone Jack Markaları ve Piyasadaki Trendler
Piyasada Leviton, Panduit, 3M ve Schneider gibi birçok güvenilir marka bulunmaktadır. Günümüzde CAT8 gibi yüksek performanslı ürünlere olan talep artmaktadır.
Sonuç ve Öneriler
Keystone Jack, ağ kurulumlarında vazgeçilmez bir bileşendir. İhtiyacınıza uygun doğru modeli seçmek, ağ performansınızı doğrudan etkiler. Kaliteli bir ürün tercih etmek, uzun vadeli bir yatırım olacaktır.
Sıkça Sorulan Sorular (SSS)
- Keystone Jack hangi kablo türleriyle uyumludur?
Keystone Jack, genellikle CAT5e, CAT6 ve CAT6a gibi ağ kablolarıyla uyumludur. - Keystone Jack bağlantısı zor mudur?
Hayır, doğru araçlar ve talimatlarla oldukça kolaydır. - STP ve UTP Keystone Jack arasındaki fark nedir?
STP modelleri, elektromanyetik girişime karşı koruma sağlar. UTP ise maliyet açısından daha uygundur. - Keystone Jack fiyatları ne kadar?
Marka ve kategoriye bağlı olarak fiyatlar değişiklik gösterir. Genellikle 5 TL ile 50 TL arasında değişir. - Keystone Jack’i kendim takabilir miyim?
Evet, temel elektrik bilgisine sahipseniz ve uygun araçlarınız varsa, takabilirsiniz.
