Ethernet Kablosu Renk Kodları Nedir?
Ethernet kablolarındaki renk kodları, kablo içindeki tellerin bağlantı düzenini belirlemek için kullanılan standartlardır. Her kablonun içinde 8 adet küçük tel bulunur ve bu teller çiftler halinde bükülmüştür. Bu renk kodları, hangi telin hangi sinyal için kullanılacağını belirler ve doğru bağlantı yapılmasını sağlar. Ayrıca bkz: Ethernet kablosu nedir ne işe yarar
Ethernet Kablolarında Renklerin Amacı
Ethernet kablosu renkleri, iki ana amaca hizmet eder:
- Doğru Bağlantının Sağlanması: Renk kodları, kablonun iki ucunun doğru şekilde bağlanmasını kolaylaştırır.
- Arıza Giderme Kolaylığı: Farklı renkler, sorunlu bir bağlantıyı bulmayı ve düzeltmeyi hızlandırır.
Renk kodları, Ethernet standartlarını (örneğin, T568A ve T568B) takip eder ve uyumluluğu garanti eder.
Ethernet Kablosu Renk Kodları ve Standartları
T568A ve T568B Standartları
Ethernet kablolarında en yaygın kullanılan iki renk düzeni vardır: T568A ve T568B.
- Türkiye’de T568B standardı uygulanır.
Bkz: T568A ve T568B Nedir? Hangisini Kullanmalı?

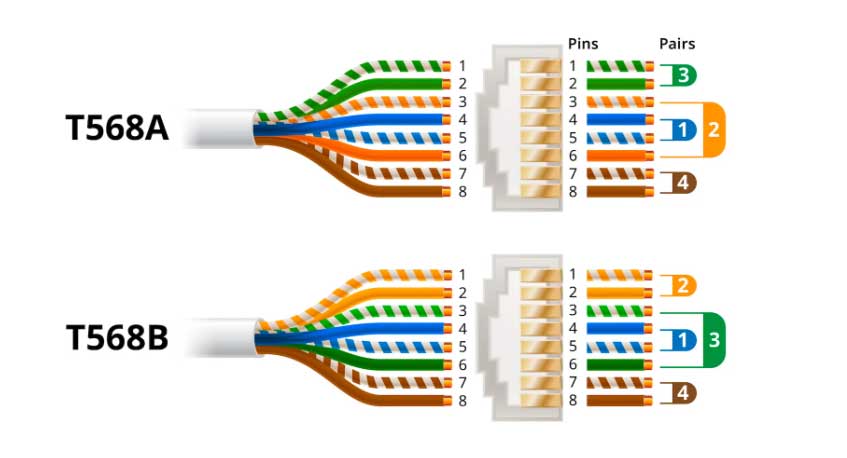

T568A Renk Düzeni
- Beyaz/Yeşil
- Yeşil
- Beyaz/Turuncu
- Mavi
- Beyaz/Mavi
- Turuncu
- Beyaz/Kahverengi
- Kahverengi
T568B Renk Düzeni
- Beyaz/Turuncu
- Turuncu
- Beyaz/Yeşil
- Mavi
- Beyaz/Mavi
- Yeşil
- Beyaz/Kahverengi
- Kahverengi
Renk Kodlarının Kullanım Alanları
Kablo Düzeni ve Bağlantı Türleri
Renk kodları, Ethernet kablolarının farklı türlerde kullanılmasını sağlar:
- Düz (Straight-Through) Kablolar: Aynı standart (örneğin, T568B) her iki uçta da kullanılır.
- Çapraz (Crossover) Kablolar: Bir uçta T568A, diğer uçta T568B standardı kullanılır.
Bkz: Ethernet kabloları neden burguludur?
Düz (Straight-Through) ve Çapraz (Crossover) Kablo Renk Kodları
Düz Kablo Renk Düzeni
Düz kablolarda, her iki uçta aynı renk düzeni (genellikle T568B) kullanılır. Bu, bilgisayar ve yönlendirici gibi farklı cihazlar arasında bağlantı için tercih edilir.
Çapraz Kablo Renk Düzeni
Çapraz kablolar, iki benzer cihazı (örneğin, iki bilgisayarı) birbirine bağlamak için kullanılır. Bu türde, bir uç T568A, diğer uç ise T568B renk düzenine sahiptir.
Bkz: Ethernet kablosu renk sıralaması
Ethernet Kablosu Renkleri Nasıl Okunur?
Ethernet kablosunu doğru okumak ve düzenlemek için şu adımları izleyebilirsiniz:
- Kablonun iki ucunu da görünür hale getirin.
- Renk kodlarını sırayla inceleyin (T568A veya T568B’ye göre).
- Tellerin sırasını bağlanacağı cihaza uygun şekilde düzenleyin.
Farklı Senaryolarda Renk Kodlarının Önemi
- Ev Ağları: Düz kablolar, modem ve bilgisayar bağlantısı için uygundur.
- Ofis Ağları: Çapraz kablolar, aynı tür cihazların bağlanmasında kullanılır.
- Endüstriyel Alanlar: Ekranlı kablolar (STP), elektromanyetik parazitlerin yoğun olduğu ortamlarda tercih edilir.
Renk Kodlarını Yanlış Kullanmanın Sonuçları
- Bağlantı Sorunları: Yanlış renk kodları kullanılırsa, cihazlar arasında bağlantı kurulamaz.
- Sinyal Karışıklığı: Teller doğru yerleştirilmezse, veri iletimi başarısız olur.
- Ağ Performansında Düşüş: Hatalı düzenleme, yavaş veri transferine yol açabilir.
Bkz: Ethernet kablosu hızı etkiler mi?
Ethernet Kablosu Renk Kodları Nasıl Belirlenir?
Ethernet kablosunu düzenlerken şu araçlara ihtiyaç duyabilirsiniz:
- RJ45 Konnektörler: Kablonun ucuna takılan soketler.
- Krone Pensesi: Kabloları konnektöre yerleştirmek için kullanılan alet.
- Renk Kodları Tablosu: Hangi düzeni kullanacağınızı anlamak için bir referans.
Ethernet Renk Kodlarını Ezberlemenin İpuçları
- T568B’ye Odaklanın: Bu standart daha yaygın kullanıldığı için ilk olarak T568B’yi öğrenin.
- Renk Gruplarını Hatırlayın: Turuncu, yeşil, mavi ve kahverengi çiftlerini birbirinden ayırın.
- Pratik Yapın: Telleri sık sık düzenlemek, renk kodlarını öğrenmenizi kolaylaştırır.
Sonuç
Ethernet kablosu renkleri, ağ bağlantılarının doğru şekilde çalışması için kritik öneme sahiptir. T568A ve T568B gibi standartlar, tellerin doğru bir şekilde yerleştirilmesini sağlar. Bu standartlar, hem ev hem de profesyonel ağ kurulumlarında uyumluluğu ve performansı artırır. Doğru renk kodlarını takip ederek, ağınızın hızını ve güvenilirliğini en üst düzeye çıkarabilirsiniz.
Sıkça Sorulan Sorular (SSS)
1. Ethernet kablosu renk kodları neden önemlidir?
Renk kodları, bağlantının doğru yapılmasını sağlar ve ağ performansını artırır.
2. Hangi renk düzeni daha yaygındır?
T568B düzeni genellikle daha yaygın olarak kullanılır.
3. Çapraz kabloda renk kodları nasıl düzenlenir?
Bir uçta T568A, diğer uçta T568B renk düzeni kullanılır.
4. Yanlış renk düzeni seçilirse ne olur?
Bağlantı başarısız olur ve cihazlar arasında veri transferi gerçekleşmez.
5. Ethernet kablosu renk kodları ezberlenebilir mi?
Evet, düzenli pratik yaparak renk kodlarını kolayca ezberleyebilirsiniz.
