RJ45 Nedir? Nerede Kullanılır?

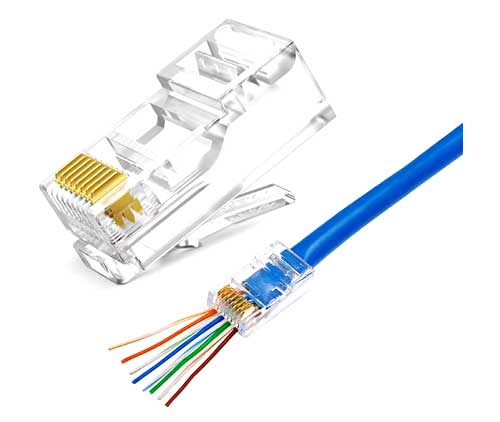

RJ45 Nedir?

RJ45, Ethernet ağlarında ve telefon bağlantılarında yaygın olarak kullanılan bir konnektör türüdür. “RJ”, Registered Jack (Kayıtlı Jak) anlamına gelir ve “45”, bu konnektör tipine verilen spesifik numaradır.

RJ45, genellikle Ethernet bağlantıları için standart haline gelmiştir ve yerel alan ağlarında (LAN) cihazları birbirine bağlamak için kullanılır. 8 pinli (8P8C) yapısı sayesinde veri iletimi için bükümlü çift (twisted pair) kabloları bağlama görevini üstlenir. Küçük, dayanıklı ve kurulumu kolay olan RJ45, dünya genelinde ağ bağlantılarının temel taşıdır.

RJ45’in Teknik Özellikleri

Fiziksel Yapısı ve Pin Düzeni

• RJ45 konnektörü, 8 pinden oluşur ve bu pinler, Ethernet ve veri iletimi için gerekli sinyalleri taşır.
• Kablolar, T568A veya T568B standartlarına göre düzenlenir. Bu düzenleme, doğru bağlantı için kritik öneme sahiptir. Bkz: T568A ve T568B nedir? Hangisini kullanmalıyız?

Performans Özellikleri

• Hız Desteği: RJ45, kullanılan kabloya bağlı olarak 10 Mbps’den 10 Gbps’ye kadar hızları destekler.
• Uyumluluk: CAT5, CAT5e, CAT6 ve CAT7 gibi Ethernet kablolarıyla kullanılabilir.

RJ45 Konnektör Tipleri

UTP (Unshielded Twisted Pair)

• Korumasız bükümlü çift kablolarda kullanılan RJ45 konnektörlerdir. Daha az maliyetlidir, ancak elektromanyetik girişime (EMI) karşı daha hassastır.

STP (Shielded Twisted Pair)

• Korumalı bükümlü çift kablolarda kullanılır. EMI ve diğer parazit türlerine karşı daha iyi koruma sağlar. Özellikle endüstriyel ortamlarda tercih edilir.

Bkz: Ekranlı ve ekransız kablo nedir?

RJ45’in Kullanım Alanları

Ev ve Ofis Ağları

RJ45, evlerde modem, router ve bilgisayarlar arasındaki bağlantıları sağlamak için yaygın olarak kullanılır. Ofislerde ise yazıcılar, sunucular ve masaüstü cihazları bağlamak için tercih edilir.

Veri Merkezleri ve Kurumsal Sistemler

Yüksek hızlı ve stabil bağlantıya ihtiyaç duyan veri merkezlerinde RJ45 konnektörleri, Ethernet ağlarının yapılandırılmasında kritik rol oynar.

Telekomünikasyon Sistemleri

RJ45, telefon sistemlerinde ve VoIP (IP üzerinden ses) bağlantılarında da yaygın olarak kullanılır.

Bkz: Ethernet kablosu interneti hızlandırır mı?

RJ45’in Avantajları ve Dezavantajları

Avantajları

1. Kolay Kullanım: Basit yapısı sayesinde hızlı kurulum sağlar.
2. Yaygınlık: Dünya genelinde ağ cihazlarının çoğuyla uyumludur.
3. Ekonomik: Uygun maliyetlidir ve kolay bulunur.

Dezavantajları

1. Parazit Hassasiyeti: UTP versiyonları, elektromanyetik girişimlere karşı daha savunmasızdır.
2. Hız Sınırlamaları: Daha yeni konnektör türlerine kıyasla yüksek hızlarda sınırlamaları olabilir.

RJ45 ile CAT Kablolar Arasındaki İlişki

RJ45 konnektörleri, CAT5, CAT6 ve CAT7 gibi Ethernet kablolarıyla uyumlu olacak şekilde tasarlanmıştır. Kullanılan kablo türüne bağlı olarak, konnektörün desteklediği hız ve bant genişliği değişir:

• CAT5: 100 Mbps – 1 Gbps hız.
• CAT6: 1 Gbps – 10 Gbps hız.
• CAT7: Daha az parazit ve 10 Gbps hız.

RJ45 Montajı ve Kullanım İpuçları

Montaj Süreci

1. Kabloyu soyun ve telleri T568A veya T568B standardına göre düzenleyin.
2. Telleri RJ45 konnektörüne yerleştirin ve krimp pensesi ile sıkıştırın.
3. Bağlantının sağlam olduğundan emin olmak için test cihazı kullanın.

Sık Yapılan Hatalar ve Çözümleri

• Yanlış Pin Düzeni: Telleri doğru sırada yerleştirdiğinizden emin olun.
• Gevşek Bağlantılar: Krimp pensesi ile düzgün bir şekilde sıkıştırıldığından emin olun.

Sonuç

RJ45, modern ağların temelini oluşturan, yaygın olarak kullanılan bir Ethernet konnektörüdür. Kolay kurulumu, geniş uyumluluğu ve ekonomik maliyeti ile hem bireysel hem de kurumsal kullanıcılar için mükemmel bir çözümdür. Evden ofislere, veri merkezlerinden telekomünikasyon sistemlerine kadar geniş bir kullanım alanına sahiptir. Doğru kablo ve montaj yöntemi ile RJ45, ağ bağlantılarında güvenilir ve kararlı bir çözüm sunar.

SSS (Sıkça Sorulan Sorular)

1. RJ45 nedir?
   RJ45, Ethernet bağlantıları için kullanılan standart bir konnektör türüdür.
2. RJ45 hangi hızları destekler?
   RJ45, kullanılan kablo türüne bağlı olarak 10 Mbps’den 10 Gbps’ye kadar hızları destekler.
3. RJ45 nerelerde kullanılır?
   RJ45, ev ve ofis ağlarında, veri merkezlerinde ve telekomünikasyon sistemlerinde kullanılır.
4. RJ45 ve UTP/STP arasındaki fark nedir?
   UTP, korumasız kablolar için kullanılan RJ45 türüdür, STP ise parazit korumalı kablolarda tercih edilir.
5. RJ45 nasıl monte edilir?
   Kablolar, T568A veya T568B standardına göre düzenlenir ve krimp pensesi ile sıkıştırılır.
