Fiber Optik Kablo Eki Nedir?
Fiber optik kablo eki, iki fiber optik kabloyu birleştirerek tek bir kesintisiz bağlantı oluşturma işlemidir. Bu işlem, kablonun hasar görmesi, kırılması veya uzatılması gerektiğinde uygulanır. Fiber optik kablo ekleme, sinyal kaybını en aza indirmek için özenle yapılmalıdır.
Fiber Optik Kablo Eki Türleri
Fusion Splice (Kaynaştırma Yöntemi)
- Nasıl Çalışır?: İki fiber uç lazer veya elektrik arkı ile ısıtılır ve kaynaştırılır.
- Avantajları: En düşük kayıp oranı, yüksek güvenilirlik.
- Dezavantajları: Özel ekipman ve uzmanlık gerektirir.
Bkz: Fusion Splice (Kaynaştırma Yöntemi) ile Fiber Optik Kablo Ekleme
Mechanical Splice (Mekanik Ekleme)
- Nasıl Çalışır?: Fiber uçları bir mekanik aparatla hizalanır ve birleştirilir.
- Avantajları: Daha hızlı ve ekonomik.
- Dezavantajları: Daha yüksek kayıp oranı.
Bkz: Mechanical Splice (Mekanik Ekleme) ile Fiber Optik Kablo Ekleme
Fiber Optik Kablo Eki Yapmak İçin Gerekli Araçlar
- Fiber Optik Kesici: Kablo uçlarını hassas şekilde kesmek için.
- Fusion Splicer (Kaynak Makinesi): Kaynaştırma işlemi için.
- Mechanical Splice Aparatı: Mekanik ekleme için.
- Fiber Optik Temizleme Kiti: Çekirdekleri toz ve kirden arındırmak için.
- OTDR (Optical Time-Domain Reflectometer): Eklemin düzgün çalışıp çalışmadığını test etmek için.
Bkz: Fiber Optik Kablo Kırılır Mı?
Fiber Optik Kablo Eki Yapma Adımları
1. Kablo Hazırlığı
- Kablonun dış kılıfını dikkatlice sıyırın.
- Fiber çekirdekleri koruyan kaplamayı kaldırın.
- Çekirdekleri temiz bir yüzeyde düzenleyin.
2. Çekirdek Temizleme ve Düzenleme
- Çekirdekleri fiber optik temizleme solüsyonu ve mendil ile temizleyin.
- Kesici ile çekirdek uçlarını hassas bir şekilde kesin, düz bir yüzey oluşturun.
3. Ekleme İşlemi

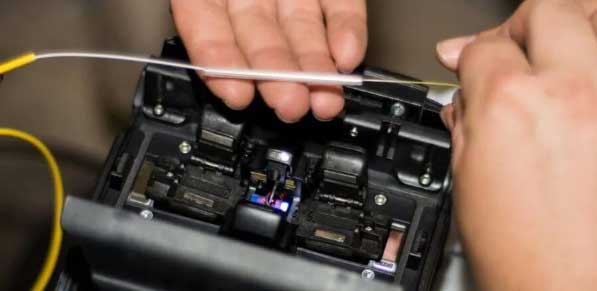

- Fusion Splice Yöntemi: Fiber uçlarını kaynak makinesine yerleştirin ve hizalayın. Makine, fiberleri otomatik olarak birleştirir.
- Mechanical Splice Yöntemi: Fiber uçlarını mekanik splice aparatıyla hizalayarak sabitleyin.
4. Test ve Kontrol
- Fiber optik test cihazı veya OTDR kullanarak eklemin düzgün çalıştığını kontrol edin.
- Gerekirse işlemi tekrarlayın.
Fiber Optik Kablo Eki Yaparken Dikkat Edilmesi Gerekenler
- Çekirdeklerin temiz olduğundan emin olun; toz veya kir, sinyal kaybına neden olabilir.
- Kaynak makinesinin doğru şekilde kalibre edildiğinden emin olun.
- Mekanik ekleme yapıyorsanız, aparatın sıkıca kapandığından emin olun.
- Bükülme yarıçapına dikkat edin; kabloyu fazla bükmek kırılmaya neden olabilir.
Fiber Optik Kablo Eki Yapmanın Avantajları ve Dezavantajları
Avantajları
- Kablonun tekrar kullanılabilir hale gelmesini sağlar.
- Veri iletimini kesintisiz bir şekilde devam ettirir.
- Uzun mesafeli bağlantılar için uygundur.
Dezavantajları
- Fusion splice yöntemi yüksek maliyetlidir.
- Yanlış uygulama sinyal kaybına neden olabilir.
Sonuç ve Öneriler
Fiber optik kablo ekleme işlemi, dikkatli ve doğru bir şekilde yapıldığında kablonun performansını korur. Hangi yöntemi seçeceğiniz, uygulama alanınıza ve bütçenize bağlıdır. Fusion splice, yüksek performans gerektiren durumlar için idealdir. Ancak, daha hızlı ve ekonomik bir çözüm için mekanik splice tercih edilebilir.
Sıkça Sorulan Sorular (SSS)
- Fiber optik kablo eklemek zor mu?
Temel bilgi ve doğru araçlarla kolaydır, ancak deneyim gerektirir. - Fusion splice mı yoksa mechanical splice mı tercih edilmeli?
Fusion splice daha güvenilirdir, ancak mekanik splice daha hızlı ve ekonomiktir. - Fiber optik ekleme sırasında nelere dikkat edilmeli?
Çekirdeklerin temizliği ve doğru hizalanması kritik öneme sahiptir. - Ekleme sonrası sinyal kaybı yaşanır mı?
Doğru yapıldığında kayıp minimum seviyededir. - Fiber optik kablo ekleme için hangi araçlar gereklidir?
Kesici, kaynak makinesi, temizleme kiti ve test cihazları gereklidir.
